高温抗氧化陶瓷漆制备方法

    (1)将NaOH溶于水中后，向NaOH水溶液中加入氢氧化铝AL(OH)3粉末，在室温～1 50℃下搅拌5～30min，制成偏铝酸钠粘接剂。

    (2)将AL2O3粉末与分散剂混合后，加水制成均匀的浆料。

图（1）瓶装高温防氧化陶瓷漆

    (3)将步骤（2）的浆料加入到步骤(1)的偏铝酸钠粘接剂中，在室温～150℃下，搅拌10～30min,调整黏度至0.1—20Pa.s、pH值至11～13，便得胶状的高温抗氧化陶瓷漆。

    原料配伍：本品各组分质量份配比范围为：Al(OH)3，24～40,NaOH 18～46，水15～20. AL2O3 15～20，分散剂0～2。

    所述分散剂为柠檬三酸铵或聚丙烯酸胺中的一种或几种。

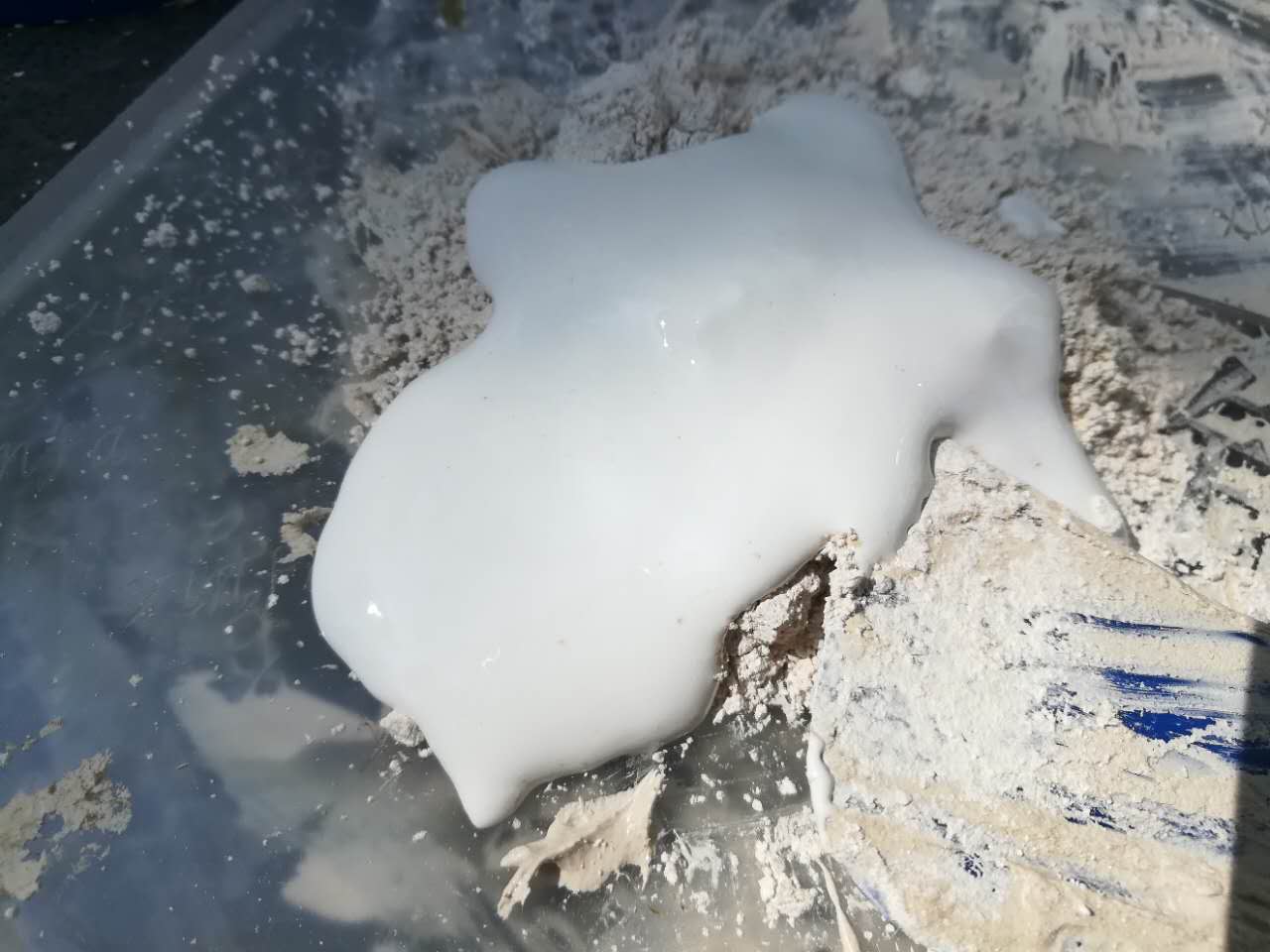

图（2）正在配制高温抗氧化陶瓷漆

    产品应用:本品主要用作高温抗氧化陶瓷漆。

    产品特性:采用上述方案制备的高温抗氧化陶瓷涂剂在高温时会将偏铝酸钠粘接剂中的结构水蒸发出来，从而形成多孔，用这种多孔陶瓷漆涂覆在被涂物表面后，即可形成具有保温、隔热和消除噪声作用的涂层。本高温抗氧化陶瓷漆不包含有机物，且可以通过粘接剂的组成以及料浆的组成来调节气孔的大小与分布，本品的方法其工艺简单，操作方便，节能，不排放污染物，投资小，运行成本低。
