纳米陶瓷漆涂覆工艺

在高温重腐蚀下，需要采用纳米陶瓷漆，那么如何涂覆，有什么要求，下面将详细介绍纳米陶瓷漆涂覆工艺：

  ①纳米陶瓷漆施工，可采用喷涂、辊涂、刷涂3种形式。一般说来，设备外表面以喷、辊为宜，涂层厚度120～160μm；设备内表面以刷为宜（一次刷涂涂层可厚些），但最后一道应喷涂，总厚度为200～400μm，严酷条件下也不应超过1000μm刷涂时，层间应纵横交错。

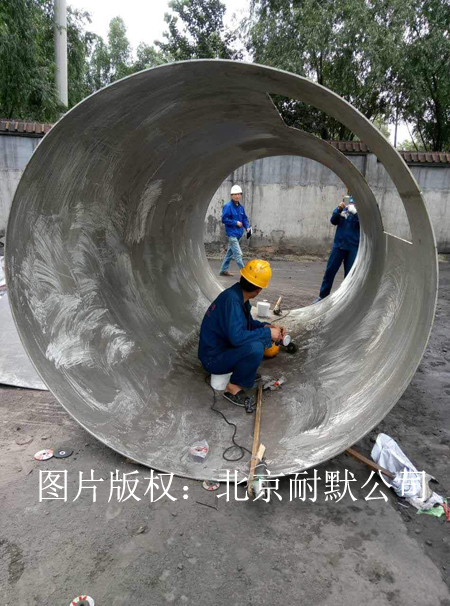

图（1）金属表面粗糙化处理，增加纳米陶瓷漆结合强度

  ②涂层表干很快，一般15～20min，喷涂间隔时间约0.5h，每道膜厚20tlm左右。表于后即可涂下道漆，间隔时间勿超过2h，否则易咬底。

  ③施工温度以5～30℃为宜，相对湿度勿大于80%。

  ④施工现场应保证干燥无尘，通风良好。施工人员的手、工作服应保持清洁。施工人员进入设备内施工应穿软底鞋。

  ⑤涂层自然干燥养护15d方可使用。

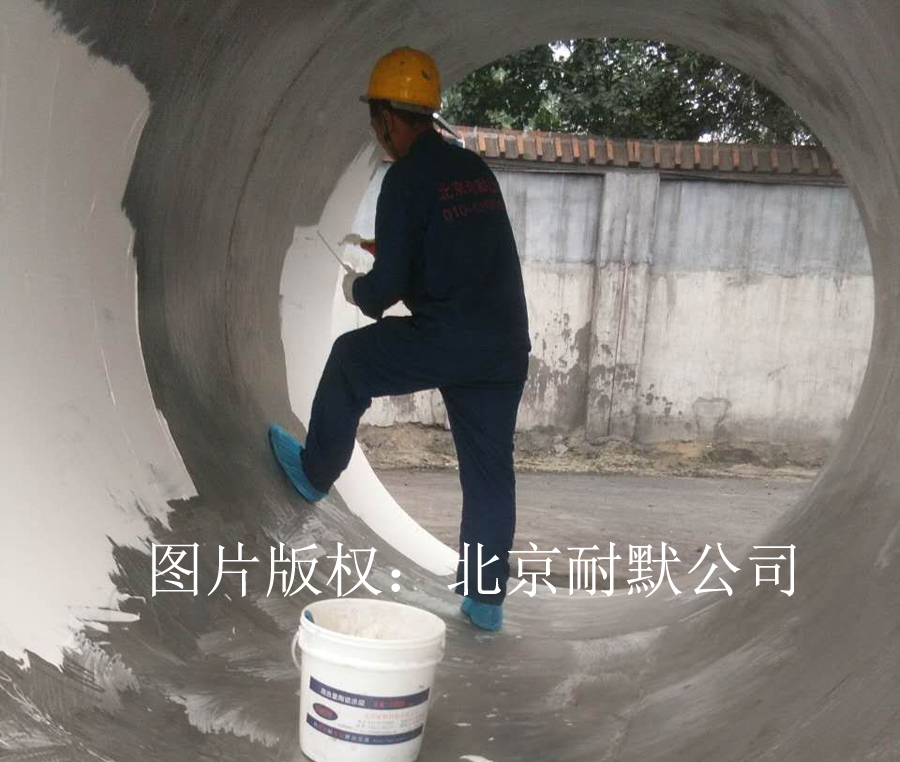

图（2）刮涂纳米陶瓷漆

  ⑥涂装后的设备若急需使用，可采用加热方法以加速固化过程。加热温度应均匀，一般为50-60℃，恒温24小时，即可。
