陶瓷涂层的抗热震性能

抗热震性能能定性反映陶瓷涂层与基体的结合强度、陶瓷涂层与基体热膨胀系数的匹配性,直接反映涂层材料在使用过程中温度交替变化时的抗剥离能力,也从侧面反映涂层材料抵抗机械冲击疲劳的能力和与基体的结合力,是判断陶瓷涂层质量好坏的关键因素。

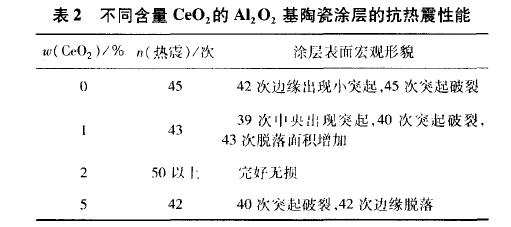

分别加人0.1% ,2%和5%CeO2后Al2O3,基陶瓷涂层的抗热震性能见表2。从表2可以看出，添加2%CeO2时Al2O3基陶瓷涂层热震50次表面完好无损,抗热震性能最好,主要原因是适量的CeO2降低了涂层中的孔隙率和孔洞尺寸,减少了陶瓷涂层与基体的热膨胀系数之差,降低了内应力的产生,抑制了涂层的龟裂和剥落,提高了涂层的结合力与抗冲击性;不足或过量的CeO2 ,会使Al2O,基陶瓷涂层受热震时过早形成龟裂,产生局部应力集中,加速裂纹扩展,从而导致涂层失效。
